Sak-tc233lp-32F200F Ac TriCore Microcontroller Ic Enige Kern met 32 bits 200MHz FLITS 2M X 8 pg-tqfp-100-23 van 2MB

Sak-tc233lp-32F200F TriCore™ - de enig-Kern200mhz 2MB (2M X 8) FLITS met 32 bits pg-tqfp-100-23 Microcontroller van IC

Informatieblad: Sak-tc233lp-32F200F

Eigenschappen:

De TC23x-productfamilie heeft de volgende eigenschappen:

• Hoge Prestatiesmicrocontroller met één cpu-kern • Macht Efficiënte scalaire TriCore cpu (TC1.6E), hebbend de volgende eigenschappen: – Binaire codeverenigbaarheid met TC1.6P – tot 200 Mhz-verrichting bij volledige temperatuurwaaier – het Kladblok RAM van tot 184 Kbytegegevens (DSPR) – het Kladblok RAM van de tot 8 Kbyteinstructie (PSPR)

– Het Geheime voorgeheugen van de 8 Kbyteinstructie (ICACHE)

– 4 lijn gelezen buffer (DRB)

• De kern van de Locksteppedschaduw voor TC1.6E

• Veelvoudig op-spaandergeheugen

– Alle ingebed NVM en SRAM zijn beschermd ECC

– tot 2 Mbyte Programmaflashgeheugen (PFLASH)

– het Flashgeheugen van tot 128 Kbytegegevens (DFLASH) bruikbaar voor EEPROM-wedijver

– 32 Kbytegeheugen (LMU)

– 512 Kbytegeheugen (EMEM)

– Boot-ROM (BROM)

• 16-kanaal DMA-Controlemechanisme met veilige gegevensoverdracht

• Verfijnd onderbreek systeem (beschermd ECC)

• De busstructuur van de hoge prestaties op-spaander

– de Dwarsbar met 64 bits verbindt (SRI) het geven van snelle parallelle toegang tussen busmeesters onderling, Cpu en geheugen

– Systeem Perifere Bus met 32 bits (SPB) voor op-spaander rand en functionele eenheden

– Één busbrug (SFI-Brug)

• Facultatieve Hardware security module (HSM) op sommige varianten (zie verder)

• Alarm van de de veiligheidsmonitor van de veiligheidsbeheereenheid (SMU) het behandelende

• Geheugenproefbank met ECC, Geheugeninitialisering en MBIST-functies (MTU)

• Hardware I/O Monitor (IOM) voor het controleren van digitale I/O

• Veelzijdige op-Spaander Randapparatuur

– Twee Asynchrone/Synchrone Periodieke Kanalen (ASCLIN) met hardwarelin steun (V1.3, V2.0, V2.1 en J2602) tot 50 MBaud

– Vier Een rij gevormde SPI-Interfacekanalen (QSPI) met meester en slavenvermogen tot 50 Mbit/s

– Twee MultiCAN+-Module met 3CAN-knopen elk en 128 vrije toewijsbare berichtvoorwerpen voor hoog rendementgegevens behandeling via FIFO-het als buffer optreden voor en gatewaygegevens transfe

r – knaagt Enige Rand 4 Transmissie (VERZONDEN) aan kanalen voor verbinding aan sensoren

– Één FlexRayTM-module met 2 kanalen (e-Ray) het steunen V2.1

– Één Generische Tijdopnemermodule die (GTM) een krachtige reeks van digitaal signaal het filtreren en tijdopnemerfunctionaliteit verstrekken om autonoom en complex Input-output beheer te realiseren

– Één vangt/vergelijkt module 6 (Twee pitten CCU60 en CCU61)

– Één Algemeen Doel 12 Tijdopnemereenheid (GPT120)

– MAC van IEEE802.3 Ethernet met RMII en MII interfaces (ETH)

• Veelzijdige Opeenvolgende Benadering ADC (VADC)

– Cluster van 4 onafhankelijke ADC pitten

– De waaier van het inputvoltage van 0 V aan 5.5V (ADC levering)

• Digitale programmeerbare I/O havens

• De op-spaander zuivert steun voor OCDS-Niveau 1 (Cpu, DMA, op Chip Buses)

• Draad vier/vijf JTAG (IEEE 1149,1) de interface of van DAP (de Haven van de Apparatentoegang)

• Van de energiebeheersysteem en op-spaander regelgevers

• De Eenheid van de klokgeneratie met Systeem PLL en Flexray PLL

• Ingebedde Voltageregelgever

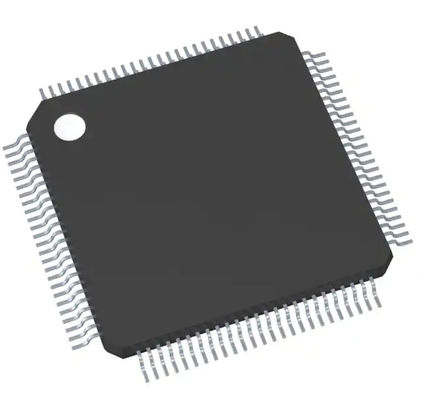

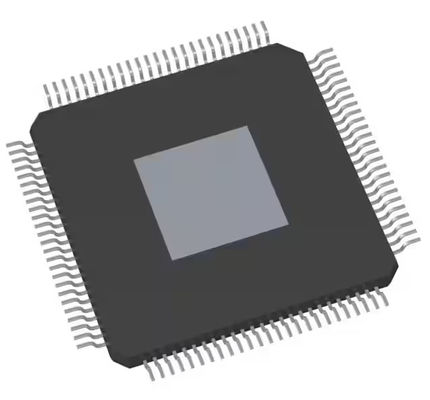

Gegevensbeeld:
