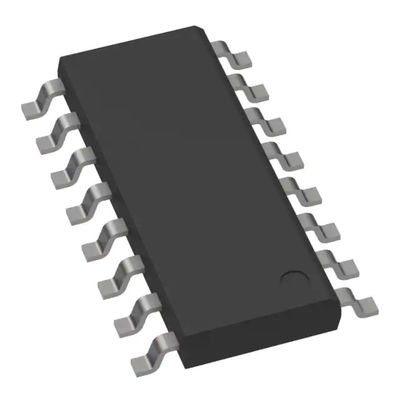

Hr1000ags-z AC gelijkstroom Convertors Off-line helft-Brug Topologie Van geïntegreerde schakelingen tot 600kHz 16-SOIC
| Plaats van herkomst | Monolithische Macht Systems Inc. |
|---|---|
| Merknaam | MPS |
| Certificering | RoHS |
| Modelnummer | Hr1000ags-z |
| Min. bestelaantal | 2500pcs |
| Prijs | Negotiable |
| Verpakking Details | 2500PCS/Tape |
| Levertijd | 2-3 dagen |
| Betalingscondities | L/C, D/A, D/P, T/T |
| Levering vermogen | 15K PCs |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Categorie | AC gelijkstroom Convertors, Off-line Schakelaars | Type | Beschrijving |
|---|---|---|---|
| Mfr | Monolithische Macht Systems Inc. | Productstatus | Actief |
| outputisolatie | Geïsoleerd | Voltage - Levering (Vcc/Vdd) | 13V ~ 15.5V |
| Frequentie - Omschakeling | Tot 600kHz | Werkende temperatuur | -40°C ~ 125°C (TJ) |
| Pakket/Geval | 16-SOIC (0,154“, 3.90mm Breedte) | ||
| Hoog licht | Hr1000ags-z,AC gelijkstroom Convertorsgeïntegreerde schakeling,Hr1000ags-z 600kHz |
||
Productomschrijving
Hr1000ags-z Convertor Off-line helft-Brug Topologie tot 600kHz 16-SOIC
Snel Detail:
|
Fabrikant
|
Monolithische Macht Systems Inc.
|
|
Fabrikant Product Number
|
Hr1000ags-z
|
|
Beschrijving
|
IC OFF-LINE SW HELFT-BRDG 16SOIC
|
|
Detaillering
|
Convertor Off-line helft-Brug Topologie tot 600kHz 16-SOIC
|
Productkenmerken:
|
TYPE
|
BESCHRIJVING
|
|
Categorie
|
AC gelijkstroom Convertors, Off-line Schakelaars
|
|
Mfr
|
Monolithische Macht Systems Inc.
|
|
Productstatus
|
Actief
|
|
Outputisolatie
|
Geïsoleerd
|
|
Interne Schakelaar
|
Nr
|
|
Topologie
|
Helft-brug
|
|
Voltage - Levering (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Plichtscyclus
|
0,5
|
|
Frequentie - Omschakeling
|
Tot 600kHz
|
|
Foutenbescherming
|
Over Temperatuur, over Voltage
|
|
Controleeigenschappen
|
Zachte start
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (TJ)
|
|
Pakket/Geval
|
16-SOIC (0,154“, 3.90mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-SOIC
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Het Aantal van het basisproduct
|
HR1000
|
Extra Middelen:
| ATTRIBUTEN | BESCHRIJVING |
| Andere Namen |
Hr1000ags-z-Nd
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Standaardpakket | 2500 |
BESCHRIJVING
HR1000A is een controlemechanisme voor resonerende de helft-brug topologie specifiek wordt ontworpen die. Het verstrekt twee aandrijving-signaal kanalen die bijkomende de output bij een 50%-plichtscyclus signaleert. Een interne vaste dood-tijd van 350ns tussen bijkomende poort twee signaleert waarborgen nul-voltage omschakeling tijdens de tijdelijke werkkracht en laat verrichting met hoge frekwentie toe.
De geïntegreerde laarzentrekkerdiode vereenvoudigt de externe drijfkring voor de hoog-zijschakelaar. Het kan tot 600V met immuniteit tegen hoog dV/dt-lawaai weerstaan.
Het moduleren van de omschakelingsfrequentie regelt het voltage van de topologieoutput. Een programmeerbare oscillator kan zowel de maximum als minimumomschakelingsfrequenties plaatsen.
IC begint bij de geprogrammeerde maximumomschakelingsfrequentie en vertraagt geleidelijk aan tot de controlelijn overneemt om bovenmatige toevloedstroom te verhinderen
IC kan worden gedwongen om een gecontroleerde burstmode verrichting bij licht-lading in te gaan om de machtsconsumptie te minimaliseren en outputregelgeving aan te halen.
De bescherming eigenschap-met inbegrip van gesloten sluiting, auto-terugwinning, brown-out bescherming, en overtemperature bescherming-verbeteren de veiligheid van het convertorontwerp zonder extra kringsingewikkeldheid te veroorzaken.
IC verstrekt 1.5A/2A-bron/gootsteenvermogen voor zowel hoog-kant als laag-kantpoortbestuurders.
HR1000A is beschikbaar in een pakket zo-16.
EIGENSCHAPPEN
• 50% plichtscyclus, Veranderlijke Frequentiecontrole voor Resonerende helft-Brug Convertor
• hoog-Zij de Poortbestuurder van 600V met Geïntegreerde Laarzentrekkerdiode en Hoge dV/dt-Immuniteit
• 1.5A/2A bron/Gootsteenvermogen voor zowel hoog-Kant als laag-Kantpoortbestuurders
• Hoog-nauwkeurigheidsoscillator
• Werkt bij tot 600kHz
• Te sterke intensiteitbescherming op twee niveaus: Frequentie-verschuiving en Gesloten Sluiting met Programmeerbare Duurtijd
• Verre ON/OFF Controle en Brown-Out Bescherming door de Speld van BO
• Sluiten-maak Input voor Gemakkelijke Beschermingimplementatie onbruikbaar
• Interfaces met PFC-Controlemechanisme
• Programmeerbare uitbarsting-Wijze Verrichting bij licht-Lading
• Niet-lineaire Zachte start voor de Monotone Stijging van het Outputvoltage
• Zo-16 pakket
TOEPASSINGEN
• LCD en PDP-TVs
• Desktoppcs en Servers
• Telecommunicatie SMPS
• Ac-gelijkstroom Adapter, open-Kader SMPS
• Videospelletjeconsoles
• Elektronische Verlichtingsballast
