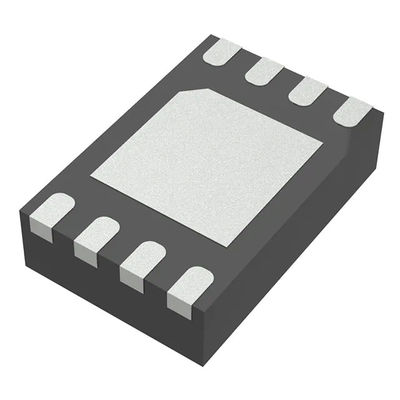

Mp2005dd-LF-z de Lineaire Output 800mA 8-QFN van IC van de Voltageregelgever Positieve Regelbare 1 (2x3)

Mp2005dd-LF-z de Lineaire Output 800mA 8-QFN van IC van de Voltageregelgever Positieve Regelbare 1 (2x3)

Productkenmerken:

Extra Middelen:

BESCHRIJVING:
MP2005 is micropower, ultra laag-opgevenldo lineaire regelgever. Het heeft een 1.0V aan 5.5V-de waaier van het inputvoltage en kan het outputvoltage van zo laag regelen zoals 0.5V. MP2005 kan tot 800mA van ladingsstroom met een typisch opgevenvoltage van 90mV leveren. Het vereist een bias levering (2.7V aan 5.5V) afzonderlijk van VIN om de interne verwijzing en LDO-het aandrijvingsschakelschema in werking te stellen. De outputstroom komt direct uit de levering van het inputvoltage voor hoog rendementregelgeving. Het interne de verwijzingsvoltage van 0.5V laat de output toe om aan een brede waaier van voltages (0.5V aan 4V) worden geprogrammeerd. Een lage bias stroom van 100µA maakt het MP2005-ideaal voor gebruik in toepassingen op batterijen. De bias levering VBIAS kan direct vanaf de batterij worden toegepast terwijl VIN van de regelgever wordt aangedreven van de hoog rendementbok (of andere secundaire levering). Dit vermindert outputlawaai en de grootte van de het loskoppelen condensator. Andere eigenschappen van MP2005 omvatten thermische overbelasting en huidige grensbescherming, stabiliteit met ultra lage ESR ceramische condensatoren zo laag zoals 1μF, en snelle voorbijgaande reactie. MP2005 is beschikbaar in een 8 speldqfn (2mm x 3mm) pakket.
EIGENSCHAPPEN
 brede 1.0V aan 5.5V-de Waaier van het Inputvoltage
 stal met de Ceramische Condensator van 1μF
 Ultra-Low Opgeven (ULDO) voltage: 90mV@800mA
Nauwkeurig de Outputvoltage van  2%
 regelbare Outputwaaier van 0.5V aan 4V
 hoge PSRR o 65dB bij 1KHz o 48dB bij 1MHz
 dan 0.0005%/mA-beter Ladingsverordening
 stal met laag-ESR Outputcondensatoren
 lage 100μA-Grondstroom
 interne Thermische Bescherming
 huidige Grensbescherming
de Typische Rustige Stroom van  1µA bij Sluiting
TOEPASSINGEN
 lage Regulateurs
 lage Machts Handbediende Apparaten
 Systemen op batterijen
 mobiele telefoons
 draagbaar Elektronisch Materiaal
 postverordening voor Omschakelingsvoedingen
 voedingen
Gegevensbeeld: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
