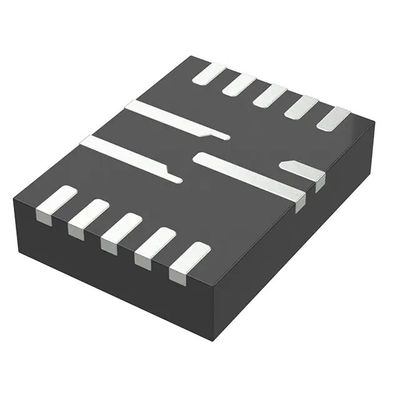

Mp8714gle-z de Monolithische Halfgeleider 0.6V 1 Output 10A 14-PowerVFQFN van Machtssystemen

Mp8714gle-z Buck Switching Regulator IC Positieve Regelbare 0.6V 1 Output 10A 14-PowerVFQFN

Informatieblad: Mp8714gle-z



Extra Middelen:

BESCHRIJVING
MP8714 is met hoge frekwentie, synchroon, gerectificeerd, step-down, schakelaar-wijze convertor. Deze volledig geïntegreerde oplossing bereikt 10A van outputstroom met uitstekende lading en lijnregelgeving over een brede waaier van de inputlevering.
De huidige wijzeverrichting verstrekt snelle voorbijgaande reactie en verlicht lijnstabilisatie. EN/SYNCHRONIZATION steunt externe kloksynchronisatie, en een goede speld van de open-afvoerkanaalmacht (PG) wijst erop wanneer het outputvoltage in de nominale waaier is.
De volledige beschermingseigenschappen omvatten overvoltagebescherming (OVP), de bescherming van de hikte sterke intensiteit (OCP), en thermische sluiting.
MP8714 vereist een minimaal aantal dadelijk beschikbare, standaard, externe componenten en is beschikbaar in een (3mmx4mm) pakket qfn-14.
EIGENSCHAPPEN
 brede 4.5V aan Werkende de Inputwaaier van 17V
Ononderbroken de Outputstroom van  10A
 26mΩ hoog-Kant, 11mΩ laag-Kant RDS () voor Interne Machtsmosfets
 200kHz - 2MHz Gesynchroniseerde Externe Klok
 programmeerbare Zachte start (SS) Tijd
de Goede (PG) Indicator  van de open-Afvoerkanaalmacht
 de Bescherming van het outputovervoltage (OVP)
 thermische Sluiting
 beschikbaar in een Klein (3mmx4mm) Pakket qfn-14
TOEPASSINGEN
 vlak-Paneeltelevisies en Monitors
 settopboxxen
 verdeelde Machtssystemen
