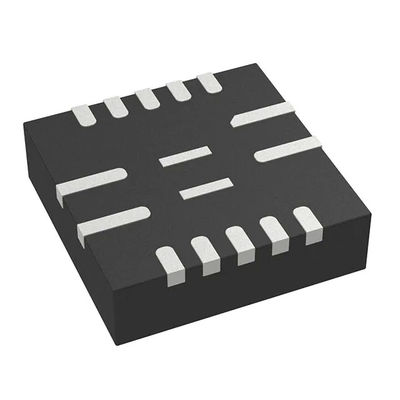

Mp8765gq-z MPS Buck Switching Regulator IC Positieve Regelbare 0.604V 1 Output 6A 16-PowerVFQFN

Informatieblad: Mp8765gq-z



Extra Middelen:


BESCHRIJVING
MP8765 is een volledig geïntegreerde de wijzeconvertor van de hoge frequentie synchrone gerectificeerde step-down schakelaar. Het biedt zeer compacte oplossingen aan om ononderbroken de outputstroom van 6A over een brede waaier van de inputlevering met uitstekende lading en lijnregelgeving te bereiken. MP8765 werkt bij hoog rendement over een brede de ladingswaaier van de outputstroom.

Van de constant-op-tijd (WIEG) controle de wijze verstrekt snelle voorbijgaande reactie en verlicht lijnstabilisatie.

Onder voltage is de uitsluiting intern plaatste zoals 4,6 V, een open goed signaal van de afvoerkanaalmacht wijst op de output binnen zijn nominaal voltagegamma is.

De volledige beschermingseigenschappen omvatten OCP en thermische sluiting.

De convertor vereist minimumaantal externe componenten en is beschikbaar het pakket in van QFN16 (3mmx3mm).

EIGENSCHAPPEN
 brede 5V aan Werkende de Inputwaaier van 24V
Ononderbroken de Outputstroom van  6A
Verkiesbare de Wijze van  PFM/PWM
 lage RDS () Interne Machtsmosfets
 merkgebonden de Verminderingstechniek van het Omschakelingsverlies
de Verwijzingsvoltage van  1%
de Interne Zachte start van  7ms
 outputlossing
de Omschakelingsfrequentie van  500kHz
 hikocp Bescherming en Thermische Sluiting
 de auto probeert OVP-Bescherming opnieuw
 output Regelbaar van 0.604V aan 5.5V

TOEPASSINGEN
 Laptop Computer
 Tablet PC
 voorzien van een netwerksystemen
 persoonlijke Videorecorders
 vlakke Comité Televisie en Monitors
 verdeelde Machtssystemen
DataPicture: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8765/document_id/777
