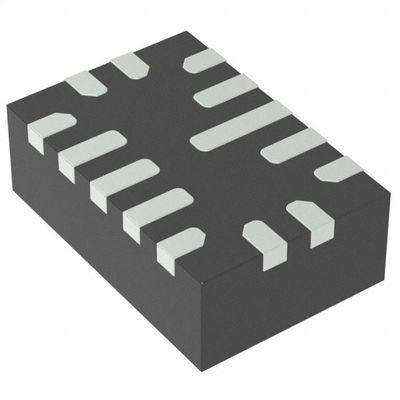

MPQ8626GD-Z Buck Schakelregelaar IC Positief Instelbaar 0,6V 1 Uitgang 6A 14-VFQFN

De MPQ8626 is een volledig geïntegreerde, hoogfrequente, synchrone, buck-converter.De MPQ8626 biedt een zeer compacte oplossing die tot 6A uitgangsstroom bereikt met uitstekende belasting- en lijnregeling over een breed ingangsbereik.De MPQ8626 werkt met een hoog rendement over een breed uitgangsstroombereik.De MPQ8626 maakt gebruik van een intern gecompenseerde constant-on-time (COT)-regeling die zorgt voor een snelle transiënte respons en lusstabilisatie vergemakkelijkt.De werkfrequentie kan eenvoudig worden ingesteld op 600 kHz, 1100 kHz of 2000 kHz met de MODE-configuratie, waardoor de MPQ8626-frequentie constant blijft, ongeacht de ingangs- en uitgangsspanningen.De opstarthelling van de uitgangsspanning wordt geregeld door een interne timer van 1,5 ms, die kan worden verhoogd door een condensator toe te voegen aan TRK/REF.Een open-drain power good (PGOOD) signaal geeft aan of de uitvoer binnen het nominale spanningsbereik ligt.PGOOD wordt geklemd op ongeveer 0,7 V met een externe pull-up spanning wanneer de ingangsvoeding de MPQ8626 niet van stroom kan voorzien.Volledige beveiligingsfuncties omvatten overstroombeveiliging (OCP), overspanningsbeveiliging (OVP), onderspanningsbeveiliging (UVP) en oververhittingsbeveiliging (OTP).De MPQ8626 vereist een minimaal aantal direct verkrijgbare standaard externe componenten en is verkrijgbaar in een QFN-14 (2 mm x 3 mm) pakket.EIGENSCHAPPEN • Breed ingangsspanningsbereik o 2,85V tot 16V met externe 3,3V VCC-bias o 4V tot 16V met interne VCC-bias of externe 3,3V VCC-bias • 6A uitgangsstroom • Programmeerbaar nauwkeurig stroomlimietniveau • Lage RDS(ON) geïntegreerde vermogens-MOSFET's • Gepatenteerde techniek voor het verminderen van schakelverliezen • Adaptive Constant-On-Time (COT) voor ultrasnelle transiënte respons • Stabiel met nul-ESR-uitgangscondensator • 0,5% referentiespanning boven 0°C tot +70°C Junction-temperatuurbereik • 1% referentiespanning boven -40°C tot +125°C Temperatuurbereik junctie • Selecteerbare geforceerde CCM- of puls-skip-werking • Uitstekende belastingsregeling • Volgen uitgangsspanning • Ontlading uitgangsspanning • PGOOD actief geklemd op laag niveau tijdens stroomuitval • Programmeerbare Soft-Start-tijd vanaf 1 ms en hoger • Pre-Bias Start-Up • Selecteerbare schakelfrequentie van 600 kHz, 1100 kHz en 2000 kHz • Niet-vergrendeling voor OCP, OVP, UVP, OTP en UVLO • Uitvoer instelbaar van 0,6 V tot 0,9 x VIN tot 6 V Max • Beschikbaar in een QFN-14 (2 mm x 3 mm) pakket TOEPASSINGEN • Telecom- en netwerksystemen • Server, cloud computing, opslag • Basisstations • Point-of-load (PoL) voor algemeen gebruik • 12V-distributiesystemen • High-end TV • Spelconsoles en grafische kaarten
