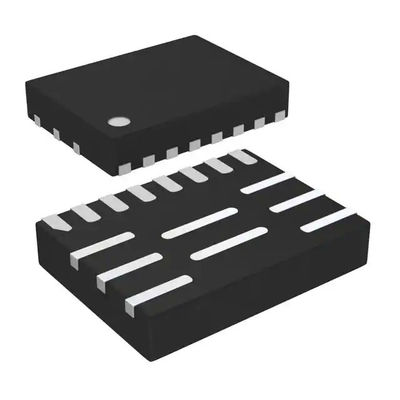

Mpq8632gl-10-z Buck Switching Regulator IC Positieve Regelbare 0.611V 1 Output 10A 13-VFQFN
| Plaats van herkomst | Monolithische Macht Systems Inc. |
|---|---|
| Merknaam | MPS |
| Certificering | RoHS |
| Modelnummer | Mpq8632gl-10-z |
| Min. bestelaantal | 5000 PCs |
| Prijs | Negotiable |
| Verpakking Details | 5000 PCS/Tape |
| Levertijd | 2-3 dagen |
| Betalingscondities | L/C, D/A, D/P, T/T |
| Levering vermogen | 40K PCs |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productaantal | Mpq8632gle-10-z | Categorie | Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom |
|---|---|---|---|
| Fabrikant | Monolithische Macht Systems Inc. | pakket | Band & Spoel (RT) |
| Outputtype | Positief | Aantal Output | 1 |
| Voltage-Maximum input | 18v | Input voltage-Min | 2.5V |
| Voltage-Maximum output | 13V | Output voltage-Min | 0.611V |
| Outputstroom | 10A | Topologie | Bok |
| Omschakelingsfrequentie | 200kHz ~ 1MHz | Werkende temperatuur | -40°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op | Pakket/Geval | 13-VFQFN |
| Het Pakket van het leveranciersapparaat | 13-QFN (3x4) | ||
| Hoog licht | Mpq8632gl-10-z,Regelbare het Positief van IC van de omschakelingsregelgever |
||
Productomschrijving
Mpq8632gl-10-z Buck Switching Regulator IC Positieve Regelbare 0.611V 1 Output 10A 13-VFQFN
Snel Detail:
|
Fabrikant
|
Monolithische Macht Systems Inc.
|
|
Fabrikant Product Number
|
Mpq8632gl-10-z
|
|
Beschrijving
|
IC REG BUCK REGELBARE 10A 16QFN
|
|
Detaillering
|
Buck Switching Regulator IC Positieve Regelbare 0.611V 1 Output 10A 13-VFQFN
|
Productkenmerken:
|
TYPE
|
BESCHRIJVING
|
|
Categorie
|
Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom
|
|
Mfr
|
Monolithische Macht Systems Inc.
|
|
Productstatus
|
Niet voor Nieuwe Ontwerpen
|
|
Functie
|
Stap - neer
|
|
Outputconfiguratie
|
Positief
|
|
Topologie
|
Bok
|
|
Outputtype
|
Regelbaar
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
2.5V
|
|
Ingevoerd voltage - (Maximum)
|
18V
|
|
Voltage - (Min/Vaste) Output
|
0.611V
|
|
Voltage - (Maximum) Output
|
13V
|
|
Huidig - Output
|
10A
|
|
Frequentie - Omschakeling
|
200kHz ~ 1MHz
|
|
Synchrone Gelijkrichter
|
Ja
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (TJ)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
13-VFQFN
|
|
Het Pakket van het leveranciersapparaat
|
13-QFN (3x4)
|
|
Het Aantal van het basisproduct
|
MPQ8632
|
Extra Middelen:
| ATTRIBUTEN | BESCHRIJVING |
| Standaardpakket | 5000 |
BESCHRIJVING
MPQ8632 is een volledig geïntegreerde de wijzeconvertor van de hoge frequentie synchrone gerectificeerde step-down schakelaar. Het biedt een zeer compacte oplossing aan om 4A/6A/8A/10A/12A/15A/20A-outputstroom over een brede waaier van de inputlevering met uitstekende lading en lijnregelgeving te bereiken.
MPQ8632 de wijze gebruikt van de constant-op-Tijd (WIEG) controle om snelle voorbijgaande reactie te verstrekken en lijnstabilisatie te verlichten.
Een houdt de externe weerstandsprogramma's de werkende frequentie van 200kHz aan 1MHz en de frequentie bijna constant aangezien de inputlevering met de feedforward compensatie varieert.
Het gebrek onder de drempel van de voltageuitsluiting is intern plaatste bij 4.1V, maar een weerstandsnetwerk op laat speld toe kan deze drempel verhogen. De zachte startspeld controleert de van het start outputvoltage helling. Een open goed signaal van de afvoerkanaalmacht wijst erop dat de output binnen nominale voltagewaaier is.
Het heeft volledig beschermingseigenschappen geïntegreerd die te sterke intensiteitbescherming, overvoltagebescherming en thermische sluiting omvatten.
MPQ8632 vereist een minimaal aantal dadelijk beschikbare standaard externe componenten en is beschikbaar in een 16-speld QFN 3mm×4mm of 29-speld QFN 5mm×4mm een pakket.
EIGENSCHAPPEN
* De lage Waaier van het Inputvoltage van 2.5V: -- 2.5V aan 18V met Externe Bias 5V -- 4.5V aan 18V met Interne Bias
*Scalable Familie van Producten voor 4A aan 20A-de Toepassingen van de Outputstroom -- 4A/6A/8A/10A/12A deel de Zelfde Voetafdruk --15A/20A deel de Zelfde Voetafdruk, met Lichte Verandering op de Sectie van het Machtsstadium van 4A/6A/8A/10A/12A
* Optimale Lage RDS () Interne Machtsmosfets per Apparaat
* Merkgebonden de Verminderingstechniek van het Omschakelingsverlies
* Aanpassingswieg voor Ultrasnelle Voorbijgaande Reactie
* 0,5% Verwijzingsvoltage over 0qC aan 70qC-de Waaier van de Verbindingstemperatuur
* Programmeerbare Zachte starttijd
* Pre-Pre-Bias Opstarten
* Programmeerbare Omschakelingsfrequentie van 200kHz aan 1MHz
* Niet-klink OCP, OVP en Thermische Sluitingsbescherming
* Output Regelbaar van 0.611V aan 13V
TOEPASSINGEN
* Telecommunicatie en Voorzien van een netwerksystemen
* Basisstations x Servers
* Persoonlijke Videorecorders
* Vlakke Comité Televisie en Monitors
* Verdeelde Machtssystemen
Gegevensbeeld: https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
