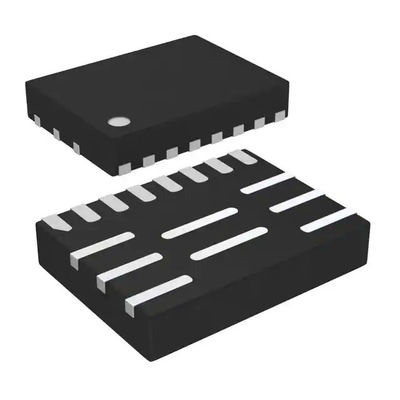

MPQ8632GLE-6-Z Buck Switching Regulator IC Positief Instelbaar 0,611V 1 Uitgang 6A 16-PowerVFQFN

De MPQ8632A is een volledig geïntegreerde, hoogfrequente, synchrone buck-converter.Het biedt een zeer compacte oplossing om tot 12A uitgangsstroom te bereiken over een breed ingangsbereik met uitstekende belasting- en lijnregeling.De MPQ8632A werkt met een hoog rendement over een breed uitgangsstroombereik.De MPQ8632A maakt gebruik van een intern gecompenseerde constant-on-time (COT)-besturingsmodus die zorgt voor een snelle transiënte respons en lusstabilisatie vergemakkelijkt.De werkfrequentie kan eenvoudig worden ingesteld op 600 kHz, 800 kHz of 1000 kHz met de MODE-configuratie, waardoor de MPQ8633A-frequentie constant blijft, ongeacht de ingangs-/uitgangsspanningen.De opstarthelling van de uitgangsspanning wordt geregeld door een interne timer van 1 ms.Het kan worden verhoogd door een condensator op TRK/REF toe te voegen.Een open-drain power good (PGOOD) signaal geeft aan dat de uitvoer binnen het nominale spanningsbereik ligt.De PGOOD wordt geklemd op ongeveer 0,7 V met externe pull-up spanning wanneer de ingangsvoeding de MPQ8633A niet van stroom voorziet.Volledig geïntegreerde beveiligingsfuncties omvatten overstroombeveiliging (OCP), overspanningsbeveiliging (OVP), onderspanningsbeveiliging (UVP) en oververhittingsbeveiliging (OTP).De MPQ8633A vereist een minimum aantal direct verkrijgbare standaard externe componenten en is verkrijgbaar in een QFN-pakket van 3 mm x 4 mm.KENMERKEN  Breed ingangsspanningsbereik van 2,7 V: o 2,7 V tot 16 V met externe 3,3 V VCC-bias o 4 V tot 16 V met interne bias of externe 3,3 V VCC-bias  Differentiële uitgangsspanning Detectie op afstand  Programmeerbaar nauwkeurig stroomlimietniveau  12A-uitgang Stroom  Lage RDS(ON) Geïntegreerde vermogens-MOSFET's  Gepatenteerde techniek voor het verminderen van schakelverlies  Adaptieve COT voor ultrasnelle transiënte respons  Stabiel met nul ESR-uitgangscondensator  0,5% referentiespanning van meer dan 0C tot +70C Junctietemperatuurbereik  1% Referentiespanning van -40°C tot +125°C Junctietemperatuurbereik  Selecteerbare Puls Skip of Geforceerde CCM-werking  Uitstekende belastingsregeling  Uitgangsspanning volgen  Ontlading uitgangsspanning  PGOOD Actief geklemd laag niveau tijdens stroomuitval  Programmeerbare Soft-Start-tijd vanaf 1 ms  Pre-Bias Start-Up  Selecteerbare schakelfrequentie van 600 kHz, 800 kHz en 1000 kHz  Non-Latch OCP, UVP, UVLO, Thermal Shutdown en Latch-Off voor OVP. Uitgang instelbaar van 0,6V tot 90%*Vin, tot 5,5V Max. Beschikbaar in een QFN 3 mm x 4 mm pakket TOEPASSINGEN  Telecom- en netwerksystemen  Server, cloud-computing, opslag  Basisstations  Point-of-Load (PoL) voor algemeen gebruik  12V-distributiesystemen  High-end tv  Gameconsoles en grafische kaarten
