Mpq8633bgle-z Macht IC Chip Switching Regulator IC Positieve Regelbare 0.6V

Mpq8633bgle-z Macht IC Chip Switching Regulator IC Positieve Regelbare 0.6V

Snel Detail:

Productkenmerken:

Extra Middelen:

Beschrijving:

MPQ8633B is volledig geïntegreerd, met hoge frekwentie, synchroon, bokconvertor. Het biedt een zeer compacte oplossing aan die tot 20A van outputstroom met uitstekende lading en lijnregelgeving over een brede waaier van de inputlevering bereikt.

MPQ8633B werkt bij hoog rendement over een brede de ladingswaaier van de outputstroom. MPQ8633B keurt een intern wijze gecompenseerde van de constant-op-tijd (WIEG) controle die goed snelle voorbijgaande reactie verstrekt en lijnstabilisatie verlicht.

De werkende frequentie kan aan 600kHz, 800kHz, of 1000kHz gemakkelijk met WIJZEconfiguratie worden geplaatst, die constant de MPQ8633B-frequentie toestaan om ongeacht de input en outputvoltages te blijven.

De van het start outputvoltage helling wordt gecontroleerd door een interne 1ms-tijdopnemer. Het kan worden verhoogd door een condensator op TRK/REF. toe te voegen. Goed (PGOOD) signaal een van de open-afvoerkanaalmacht wijst op als de output binnen zijn nominaal voltagegamma is. PGOOD wordt vastgeklemd om ongeveer 0.7V met extern uittrekt voltage wanneer de inputlevering er niet in slaagt om MPQ8633B aan te drijven.

De volledige beschermingseigenschappen omvatten te sterke intensiteitbescherming (OCP), overvoltagebescherming (OVP), onder-voltagebescherming (UVP), en over--temperatuurbescherming (OTP).

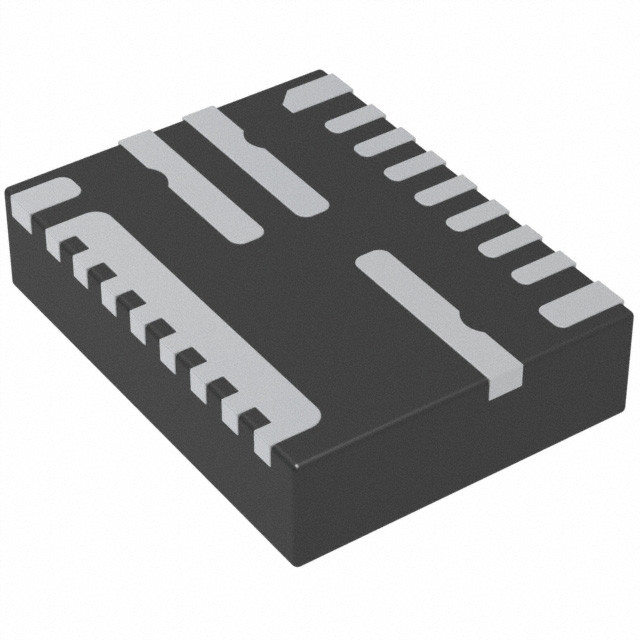

MPQ8633B vereist een minimaal aantal dadelijk beschikbare, standaard, externe componenten en is beschikbaar in een (3mmx4mm) pakket qfn-21.

EIGENSCHAPPEN

 de brede Waaier o 2.7V van het Inputvoltage aan 16V met Externe 3.3V VCC Bias o 4V aan 16V met Interne Bias of Externe Bias van 3.3V VCC

 de differentiële Verre Betekenis van het Outputvoltage

 programmeerbaar Nauwkeurig Huidig Grensniveau

de Outputstroom van  20A

 lage RDS () Geïntegreerde Machtsmosfets

 merkgebonden de Verminderingstechniek van het Omschakelingsverlies

 aanpassingswieg voor Ultrasnelle Voorbijgaande Reactie

 stal met Nul ESR Outputcondensator

 0,5% Verwijzingsvoltage over 0°C aan +70°C-de Waaier van de Verbindingstemperatuur

de Verwijzingsvoltage van  1% van -40°C aan +125°C-de Waaier van de Verbindingstemperatuur

 verkiesbare Impulsskip of Gedwongen CCM Verrichting

 uitstekende Ladingsverordening

 outputvoltage het Volgen

 de Lossing van het outputvoltage

Actief van  PGOOD op laag niveau Vastgeklemd tijdens Stroomuitval

 programmeerbare Zachte starttijd van 1ms

pre-Pre-Bias Opstarten 

 verkiesbare Omschakelingsfrequentie van 600kHz, 800kHz, en 1000kHz

 niet-Klink OCP, UVP, UVLO, Thermische Sluiting, en klink-weg voor OVP

 output Regelbaar van 0.6V aan 90%*VIN, tot Maximum 5.5V

 beschikbaar in een (3mmx4mm) Pakket qfn-21

TOEPASSINGEN

 telecommunicatie en Voorzien van een netwerksystemen

 servers, Cloud Computing, Opslag

 Basisstations

 algemeen Doel punt-van-Lading (Pol.)

de Systemen van de de Distributiemacht van  12V

 High-end TV

 spelconsoles en Grafische Kaarten

DataPicture: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPQ8633BGLE-Z/document_id/1054/
