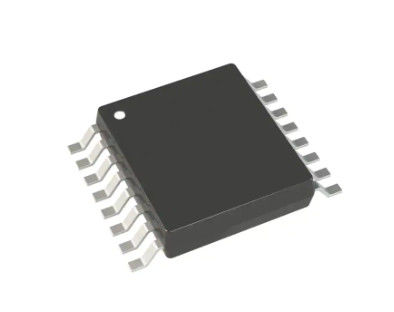

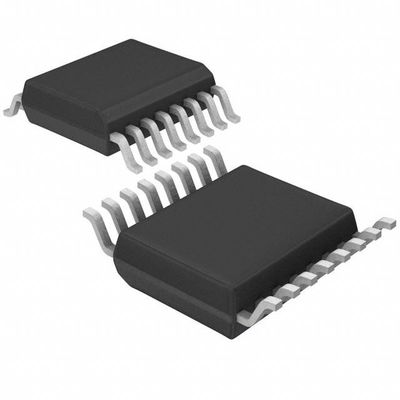

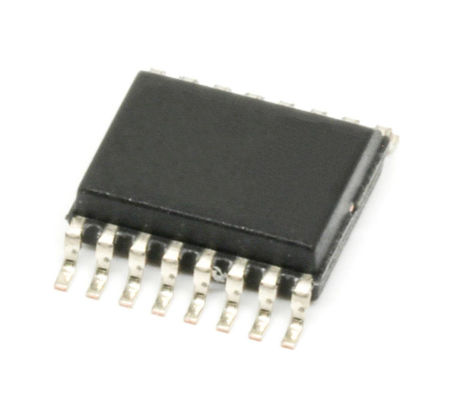

Ad7792bruz-SPOEL Dac Converter Ic voerde met 16 bits 3 1 sigma-Delta 16-TSSOP in

Gegevensblad:AD7792BRUZ-REEL

FUNCTIES

Effectieve resolutie tot 23 bits RMS-ruis 40 nV @ 4,17 Hz 85 nV @ 16,7 Hz Stroom: 400 μA normaal Uitschakelen: 1 μA maximaal Laag geluidsniveau programmeerbare versterking instrumentatieversterker Bandafstandreferentie met 4 ppm/°C drift normaal Updatesnelheid: 4,17 Hz tot 470 Hz 3 differentiële ingangen Interne klokoscillator Gelijktijdige onderdrukking van 50 Hz/60 Hz Programmeerbare stroombronnen On-chip bias-spanningsgenerator Doorbrandstromen Voeding: 2,7 V tot 5,25 V -40°C tot +105°C temperatuurbereik Onafhankelijke interface voeding 16-lead TSSOP-pakket Interface 3-draads seriële SPI®, QSPI™, MICROWIRE™ en DSP-compatibele Schmitt-trigger op SCLK

ALGEMENE BESCHRIJVING

De AD7792/AD7793 zijn volledig analoge front-ends met een laag vermogen en weinig ruis voor zeer nauwkeurige meettoepassingen.De AD7792/AD7793 bevatten een geluidsarme 16-/24-bits ∑-Δ ADC met drie differentiële analoge ingangen.De on-chip, geluidsarme instrumentatieversterker betekent dat signalen met een kleine amplitude rechtstreeks kunnen worden gekoppeld aan de ADC.Met een versterkingsinstelling van 64 is de rms-ruis 40 nV wanneer de updatesnelheid gelijk is aan 4,17 Hz.De apparaten bevatten een nauwkeurige interne bandafstandreferentie met weinig ruis en lage drift en kunnen een externe differentiële referentie accepteren.Andere functies op de chip zijn onder meer programmeerbare excitatiestroombronnen, burnout-stromen en een voorspanningsgenerator.De bias-spanningsgenerator stelt de common-mode-spanning van een kanaal in op AVDD/2.De apparaten kunnen zowel met de interne klok als met een externe klok worden aangestuurd.De uitvoersnelheid van de onderdelen is softwarematig programmeerbaar en kan worden gevarieerd van 4,17 Hz tot 470 Hz.De onderdelen werken met een voeding van 2,7 V tot 5,25 V. Ze verbruiken een stroom van 400 μA typisch en zijn gehuisvest in een 16-draads TSSOP-pakket.
